脉冲电子围栏安装方法
近几年随着国民经济的发展,人们的生活水平日益提高,环保、安全、健康越来越成为人们关注的焦点,随着人们对安全意识的防范提高,安防行业技术突飞猛进和安防产品的质量越来越稳定,电子围栏这个安防周界报警系统也在不断更新和改革,并且在市场中占有越来越重要的地位。且成功运用到全国各地区各个行业,如今不再是政府机构可以安装,电子围栏从2000年左右开始盛行到如今已经越来越民用化,普通老百姓也可以随时安装对自己的财产和人生安全加以保护,表明电子围栏产业继续呈欣欣尚荣发展态势。

越来越多的人使用电子围栏,但是对于初次接触电子围栏防盗入侵报警系统的人来说,安装却没有头绪,如果安装错误或者安装不规范,一定程度上会影响电子围栏的整体使用寿命,达不到预期的安全防范效果,那么小编也是询问了业内专业人士,举例为大家说明怎么安装:

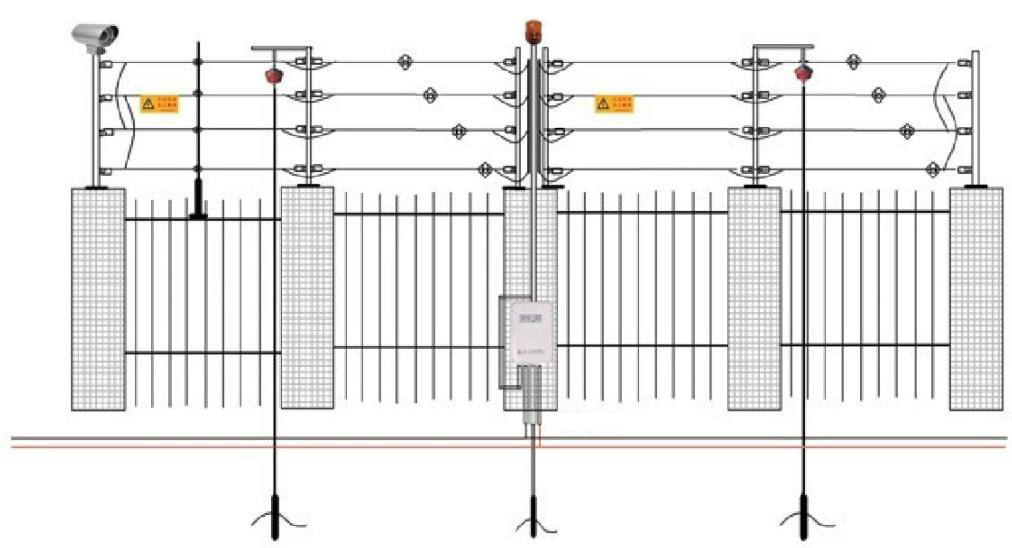

我们先看下拓天电子围栏实际安装的效果图:

脉冲电子围栏安装方法

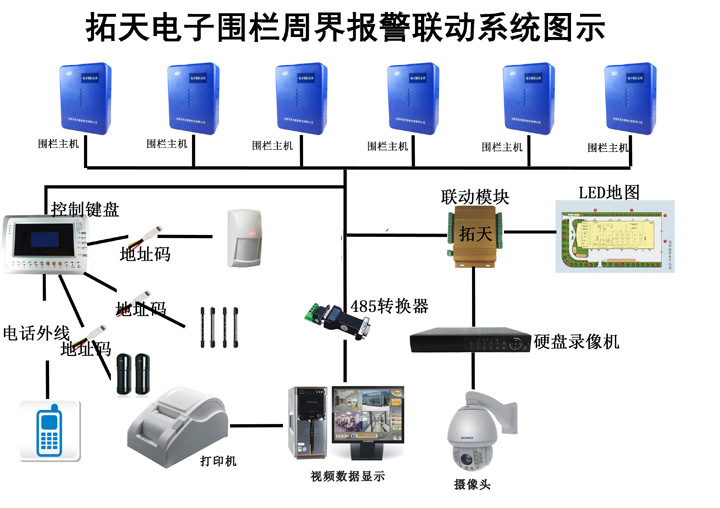

电子围栏联动示意图
脉冲电子围栏安装方法
安装电子围栏系统之前首先根据示意图要弄清楚分几个部分组成。
脉冲电子围栏安装方法


1、电子围栏主机部分:

电子围栏主机包含:单、双防区脉冲主机、防雨箱、避雷器、接地系统、高压线

2、电子围栏前端部分:

受力柱(含固定件和装饰帽)、中间柱(含固定件和装饰帽)、合金线、线夹、紧线器、终端绝缘子(含挂钩)、膨胀螺丝、警示牌、声光报警器(含支架)

3、末端报警部分。

长周界用总线报警主机(含地址码模块),短周界用分线报警主机(不含地址码模块),报警控制键盘、声光报警器(室内)。

如果涉及标准豪华配置还有,控制服务器、操作管理软件、串口模块、显示屏、联动模块(联动监控探头),手机APP,Wifi控制模块,OUM485D手拉手光端机(长距离传输需要2公里以上使用)。


脉冲电子围栏前端配件
以上是系统组成部分简单介绍。对整个系统有所了解后,那么下面就介绍施工安装。

电子围栏施工前准备(重要)

1.施工工具:施工必备手电钻、电锤、钢丝钳、剥线钳、螺丝刀、扳手(12-14‘10-12)、脚手架、安全带等常规施工工具,根据现场施工情况,遇到弱电井还需要穿线器。

2.施工材料:准备好RS485双绞线或者网线、双绞屏蔽线、护套线、20的PVC穿线管,电源密封胶带,扎带等材料。

3.安全准备:在施工现场需要悬挂施工安全警示灯及带有警告标语的安全警示牌。

受力柱中间柱安装:

如果是实体围墙,那么先在围墙顶端用冲击钻打孔,安装底座的标准孔直径为8毫米,所以打孔的钻头应用12毫米,膨胀螺丝选择8毫米粗、7厘米长的即可使用。

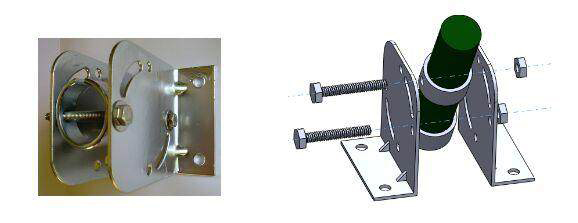

固定受力柱示意图如下:
脉冲电子围栏安装方法

万向无极任意调整底座
根据上图可知,拓天电子围栏受力柱底座有左右俩个底座构成,采用80膨胀螺丝4孔固定,且角度可以万向无极调角度(可选择90度直立安装也可以选择如图的倾斜安装),中间添加圆形抱箍垫圈,外部添加螺帽和垫片,保证了围栏的整体强度。另外底座的整个厚度达到3毫米以上且是热镀锌不上绣,使用寿命最低可达到5年以上。

固定中间柱示意图如下:

脉冲电子围栏安装方法
中间柱底座
拓天电子围栏中间柱采用单片底座,厚度同样也是采用3毫米以上的优质热镀锌底座。安装角度同样是任意无极去调角度(小编特意了解,什么是无极调角,专家解释说可以任意调整0.5°或者1°、2°等,那么其他厂家基本就是22.5°、45°、67.5°、90°打孔去调角度非常不方便也不利于特殊墙体的安装)


中间柱固定件安装
在围墙上的安装方式

拿到电子围栏受力柱和中间柱以及固定底座,可以根据现场情况进行倾斜安装或者直立安装。如下图


电子围栏侧装示意图
脉冲电子围栏安装方法
墙体倾斜式安装

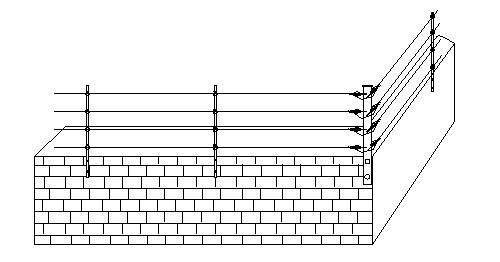

电子围栏直立安装示意图
脉冲电子围栏安装方法
墙体90°垂直安装(可预埋在墙体里安装)

合金线安装

所有的底座和立柱安装好后,就是开始放合金线了(如下图):
脉冲电子围栏安装方法

(动态图片可以看到,末端固定合金线盘,前端一人走着拉线即可穿孔安装,无需任何多余绝缘子,安装简单不啰嗦,节省器材成本和人工施工成本)

穿孔安装的优势:整套系统绝缘,不会出现短路的情况发生,间距永远固定,不会出现绝缘子脱落造成的短路问题,同时不给犯罪分子可乘之机。如果周界是几千米出现绝缘子脱落造成的短路,然后逐一排查非常浪费人力和财力。不能做到有问题及时发现,及时处理。同样由于短路造成的报警会成为误报。

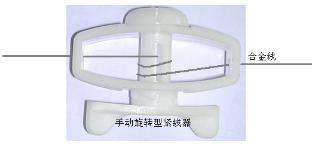

紧线器的安装

直接把合金线穿过紧线器中间的孔(如下图),主要的作用是把合金线拉直,以免合金线太松影响总体美观,另外太松容易造成俩根线搭在一起照成短路(一旦短路就会进行报警,属于误报。电子围栏的原理是不会产生误报的)
脉冲电子围栏安装方法

紧线器

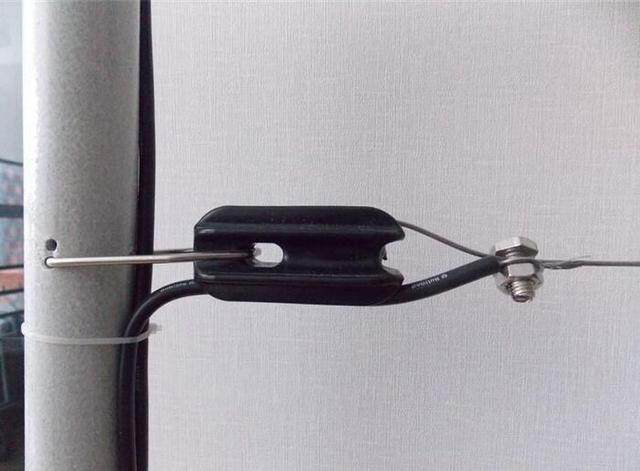

终端绝缘子、线夹的安装

先用手电钻在受力柱上面打孔(默认是打好的),然后用挂钩穿过黑色绝缘子,再挂在柱子上(如下图),线夹的作用就是把合金线给夹住,以免合金线脱落。(柱子边上的黑色线是高压线给围栏供电用的,下文会讲解到)

脉冲电子围栏安装方法
终端绝缘子安装方式
避雷器的安装

在空旷或有一定高度的地方,在雷电发生地区架设的电子围栏上,必须安装避雷器。避雷器应安装在电子围栏的始端,悬挂在电子围栏第一道合金线上即可,底部需要接入大地。 应按照避雷器的使用说明正确安装。
(电子围栏如何正确安装才更好防止雷击 http://www.ttznkj.com/zhoujiezixun/88.html)

警示牌的悬挂安装

警示牌的悬挂一定得按照规范进行悬挂,只固定两个孔是错误的悬挂方法,正确的悬挂方法是3个点同时用扎带固定。

固定警示牌
高压线和脉冲主机的机箱安装

一般脉冲电子围栏脉冲主机和防雨箱放在两个防区之间,俩如200米的周界分两个防区,那么脉冲主机和防雨箱就固定在100米的位置,也就是两个防区之间,通过高压线给左右两个防区供电。


防区主机和电子围栏前端接好后,那就需要通上电进行测试了,主要是测试短路或者短路报警还是不报警。如果测试可以正常报警,最后和末端的报警主机进行对接。

安装需要注意的要点(非常重要):

1、请勿在易燃易爆周围使用脉冲电子围栏,特殊情况下使用时,请保持安全距离,符合当地的消防安全要求。请勿在雷雨天气安装。

2、脉冲主机的报警输出线对视频传输线有干扰,注意进行屏蔽。

4、脉冲主机不能放在温度过低或者过高的地方安装使用。

5、 围栏线应采用分段安装的方式固定,同一条直线或同一防区建议分为一段。不在同一条直线上的可以分几次安装。这样施工清晰明朗,循环有序。

6、展放合金线:采用放线架或适当方式放线,切莫任意放,以免出现打结和不平整现象。可以2根同时展放,但注意不要交叉。或者单独的每根线进行穿孔放线。

7、相邻两段电子围栏之间的连接线均必须使用额定耐压不低于20KV的专用电子围栏高压导线,切莫为了节省成本使用其他绝缘线代替。

8、接地的原则,接地点一般选择在电子围栏的末端,但是,当防区加入避雷器时,避雷器的接地点应在电子围栏的始端。 强电及避雷器必须有良好接地,接地电阻<10Ω。强电与弱电接地必须分开并≥4m 。

9、脉冲主机默认都是免费质保一年,对非正常使用或者不正确安装、长期暴露在潮湿、过高或者过低的温度环境中造成的损坏将不予保修。切记

结束语:

电子围栏整套系统对接和调试,拓天电子围栏厂家都会有专门的技术指导,客户无需担心,尽管从来没接触过电子围栏。我们的技术人员都会细心的指导帮助客户完成安安装并能够正常投入使用,拓天电子围栏质保都是3年以上的。
