相关知识
红外对射、红外光栅、激光对射的工作原理和优

01

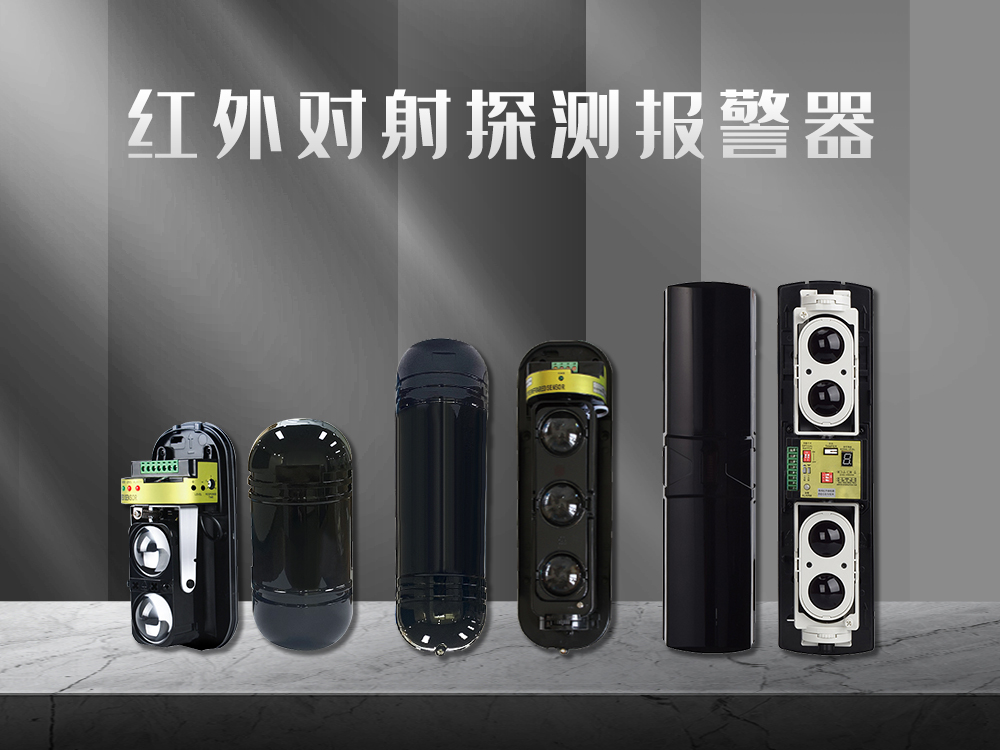

红外对射



红外对射、红外光栅、激光对射的工作原理和优

原理:

红外对射全名叫“主动红外入侵探测器”,其侦测原理是利用红外发光二极管发射的红外射线,再经过光学透镜做聚焦处理,最后光线由接收端的光敏晶体管接收。当有物体挡住发射端发射的红外射线时,由于接收端无法接收到红外线,所以会发出警报。红外线是一种不可见光,而且会扩散,投射出去之后,在起始路径阶段会形成圆锥体光束,随着发射距离的增加,其理想强度与发射距离呈反平方衰减。当物体越过其探测区域时,遮断红外射束而引发警报。

特点:

① 采用红外波段的射束,人视觉不可见,隐蔽性强。

② 二至四光束,高度不同,防范能力比较好。

③ 全密封防雨、雾、尘、虫等的一体化结构设计,使其能在恶劣的环境中正常工作。

④ 良好的抗干扰特性:采用阻断所有红外脉冲编码射束为报警触发条件,可以避免昆虫、落叶或小动物通过产生误报。

⑤ 严密的防破坏能力:当红外接收端电源线或信号线被剪断时,报警信号输出电路将自动输出无线报警信号。
缺点:飞鸟、动物、温度、光线、空气流动、雾气、雨雪等等环境因素以及安装方式、角度、位置等因素都很容易引发误报。
运用场景:一般运用于围墙、室外场所。



02

红外光栅

红外对射、红外光栅、激光对射的工作原理和优

原理:
红外光栅,主动红外对射的一种,采用多束红外光对射。基于光干汲现象,在红外光栅中,光线通过光栅会分成不同的波长,这些波长的光线会相互干汲,导致光线的强度发生变化,这种变化可以被用来测量光的波长和频率。
特点:
① 低频红外发射。
② 智能光强检测,降低功耗、减少误报。
③ 安装方式多样。
④ 外观高贵典雅:追求与现代家庭装修完美结合。
⑤ 具有防雨雾霜可全天侯户外使用。

⑥ 对准与否有蜂鸣器响声指示。

缺点:
① 受天气、地形等外界影响比较大,安装容易有死角。
② 误报率相当高。
③ 不能适应复杂的周界环境。
④ 发散角度小,受地理环境影响,容易发生偏光现象。

⑤ 电子产品必定会有系统故障,导致某些防区不能正常工作,出现防区漏洞隐患。

运用场所:光栅细而长,可以做到二到十个或更多的光束, 一般用于门、窗、走道等。



03

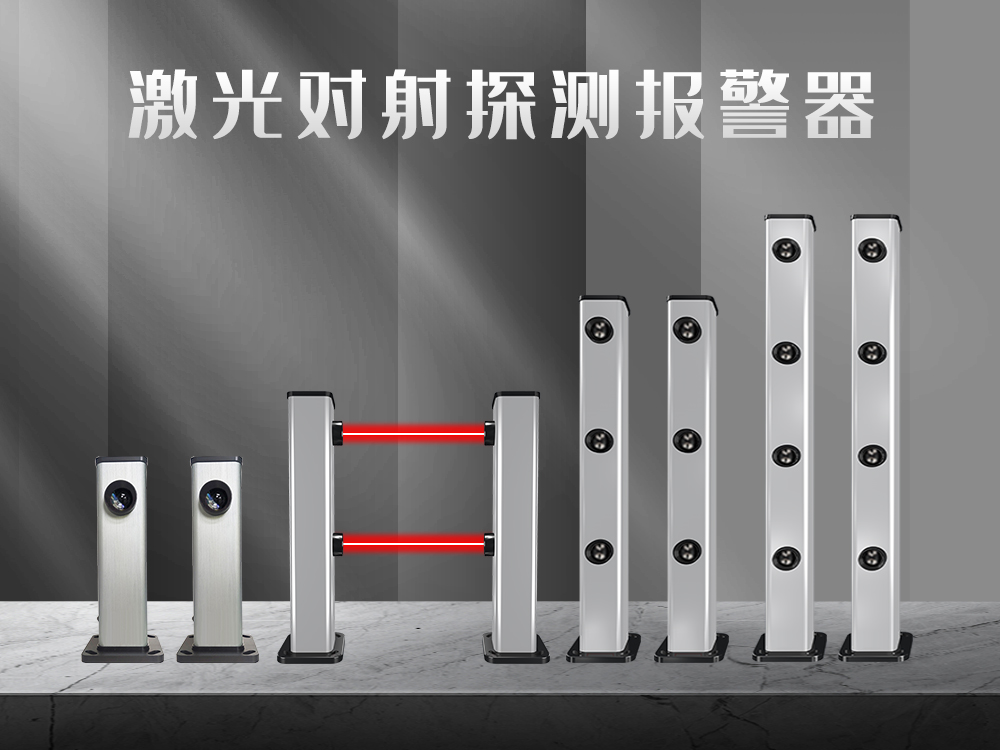

激光对射

红外对射、红外光栅、激光对射的工作原理和优

工作原理:
基于时间测量原理。当激光光束射向被测物体时,光线会被物体表面反射或散射。接收器接收到反射光线后,将光信号转换成电信号,并传送给信号处理器。当激光光束被物体遮挡一个光束或多个光束,处理器发出报警信号。
特点:
① 激光对射系统与同类主动探测系统对比,对恶劣环境的适应性显著增强。激光束发射的功率密度大,发散角度小,光束集中,方向性好,在同等功率的条件下,目标接收激光束的功率密度是红外光的数倍,因而穿透雨、雾、雪、风沙能力强,极大降低误报率。
② 激光对射自身抗干扰性强,并对警戒激光束传播路径以外的区域设备无任何电磁干扰,对周围环境无任何光散射和污染。
③ 激光对射防范性强,可实施连续交叉布防无相互干扰问题,可实施多道独立的光束平面、空间立体分布。
④ 具有防雷/防水/防拆卸/防断电/防移动/防宠物/防强光干扰多重保护功能。

⑤ 激光对射系统采用808nm波长不可见光激光技术,容易隐蔽布防。激光不会像红外光、微波那样容易受到背景、不同温度物体干扰,激光的穿透力强、误报率非常低、防范距离远,不容易受到外界背景光源影响和干扰,在烈日下布防也不会影响产品性能。

缺点:
① 相对对射和光栅,成本要高。

② 长距离场景应用下,调试比红外对射和红外光束要难度大一些。

运用场景:室外场所。
