脉冲电子围栏主机接线说明
前端围栏与脉冲围栏主机的连接,以四线为例

单防区脉冲电子围栏主机接线说明
脉冲电子围栏主机接线说明

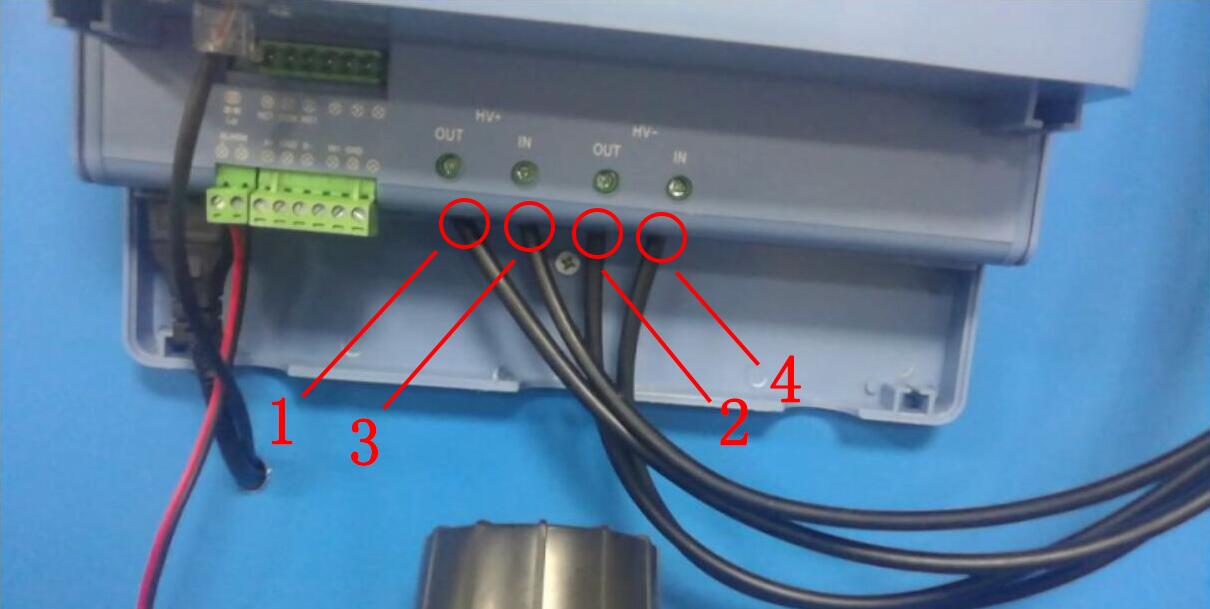

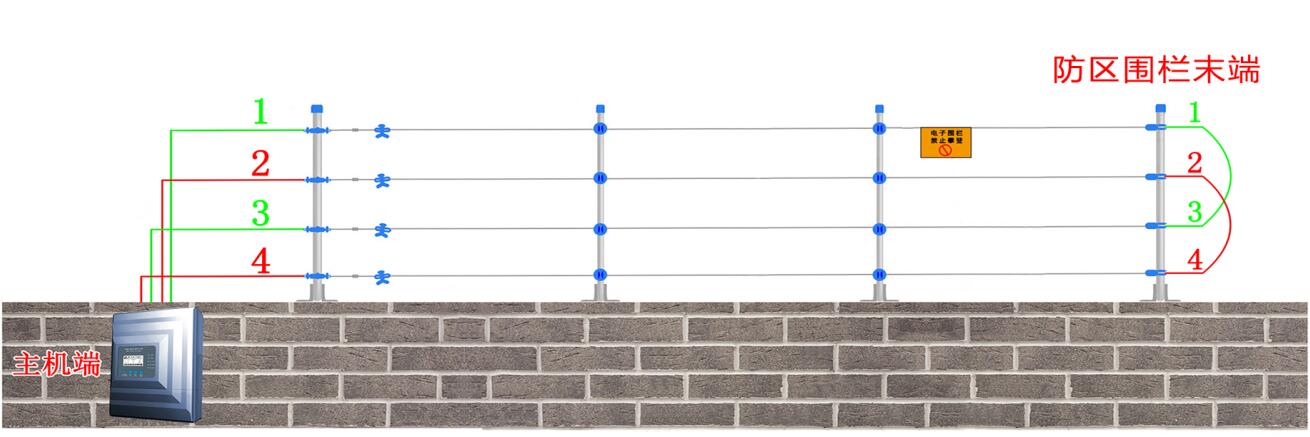

前端围栏的合金线分别用高压线引出,四线制的引出四根高压线,高压线与合金线通过线线连接器连接,引出的四根高压线分别做好1、2、3、4序号标记,前端围栏的末端用高压线将1、3号线链接,2、4号线连接。这样就形成了两组回路,分别是主机端第一线出去到了防区末端通过高压线连接至第三线,由第三线回到主机端,主机端的第二线出去到防区末端通过高压线连接至第四线,由第四线回到主机端,所以围栏端引出的四根线,分别按1号线、3号线接入主机HV+的OUT与IN,2号线、4号线接入HV-的out与IN


脉冲电子围栏主机接线说明

双防区脉冲电子围栏主机接线说明
脉冲电子围栏主机接线说明

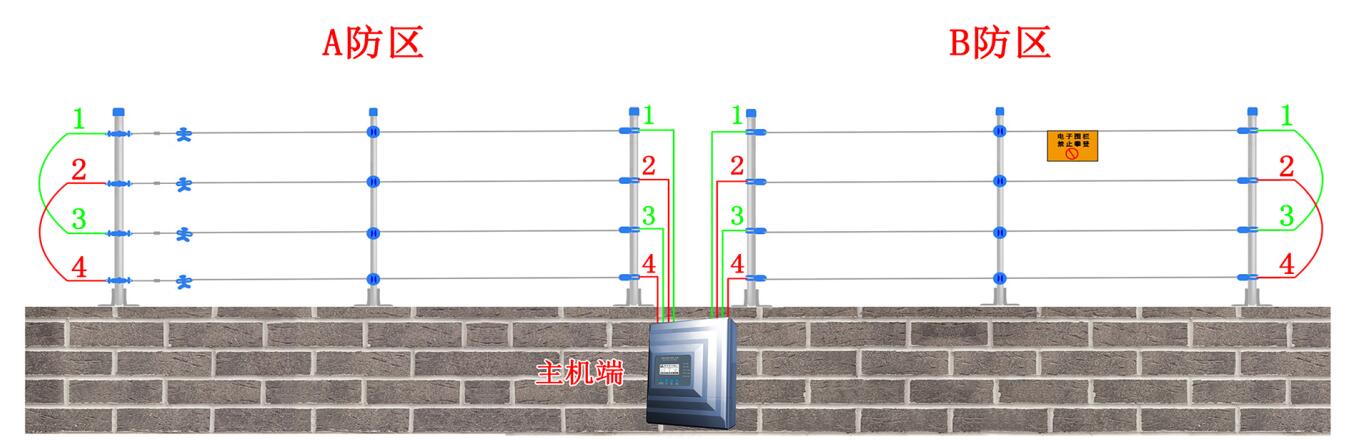

由于双防区主机有A、B两个防区,所以接线时各自防区引出四根高压线分别对应主机上的A、B防区接线端口连接。

脉冲电子围栏主机接线说明

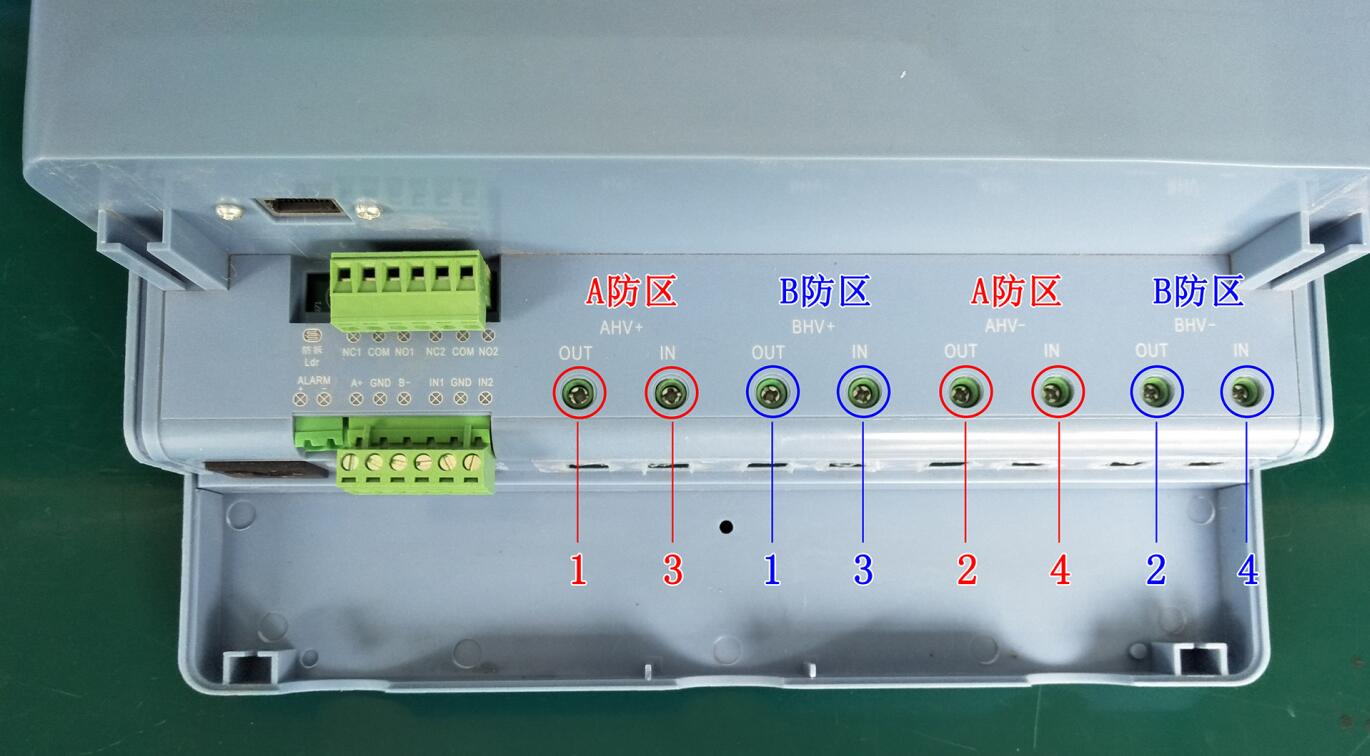

A防区接线方式:从A防区前端围栏引出的4根高压线分别按线序连接到双防区脉冲主机接线端口上,1号线接入到A HV+的 OUT,3号线接入到A HV+的IN,2号线接入到A HV-的OUT,4号线接入到A HV-的IN。

B防区接线方式:B防区前端围栏引出的4根高压线分别按线序连接到双防区脉冲主机接线端口上,1号线接入到B HV+的 OUT,3号线接入到B HV+的IN,2号线接入到B HV-的OUT,4号线接入到B HV-的IN。

以上是拓天脉冲电子围栏主机(单/双防区)的接线说明。
