485四路集线器
产品简介
485四路集线器是可以将原有的总线式挂接方式改为星型连接方式,可以将不同功能或者不同区域的RS485设备划分多个相互之间独立的RS485总线。网段中RS485输入输出端口都采用独立驱动
厂家电话:400-845-0006

产品参数

设备型号:TT-JO6

供电方式:DC12V

主机功耗:≤3W

传输速率:300~115200bps

负载能力:每个RS485端口支持32节点

传输距离:RS485端1200米

光电隔离:每个端口具有独立3000V光电隔离

接口保护:600W浪涌保护,15KV静电保护, 开路短 路保护功能

接口形式:采用 RS485工业 接线端子

输入电压:稳压直流12V供电

工作温度:-25℃~70℃

工作湿度:5%~95%,无凝露



产品特点

485四路集线器是可以将原有的总线式挂接方式改为星型连接方式,可以将不同功能或者不同区域的RS485设备划分多个相互之间独立的RS485总线。网段中RS485输入输出端口都采用独立驱动方式,下位端口带有开路短路保护功能,保证某个端口一旦出现问题,485集线器会自动切断问题端口,保证其他端口的正常运行,所有端口提供3000V光电隔离保护功能,600W防雷保护功能,可以有效解决由于距 离过远及电位差等带来的传输问题。


1、向上提供一个RS485串口,向下提供四个RS485串口。

2、所有端口之间都带有3000V光电隔离功能。

3、下位端口带有开路短路保护功能,智能发现故障端 口, 自动切断故障端口保护整个系统稳定运行。

4、可以中继延长RS485总线通信距离,提高RS485总 线的负载能力,使得 RS485网络可以负载更多 RS485设 备。

5、采用数据流向自动控制技术,自动判别和控制数据 传输方向。

6、采用零延时设计,自动侦测串口信号速率,串口速 率自适应。

7、高效防雷管可以有效抑制闪电(Lightning)和ESD,提供每线600 w 防雷防浪涌功能。

8、单端电源供电,利用DC/DC模块实现电源隔离。

连接示意图

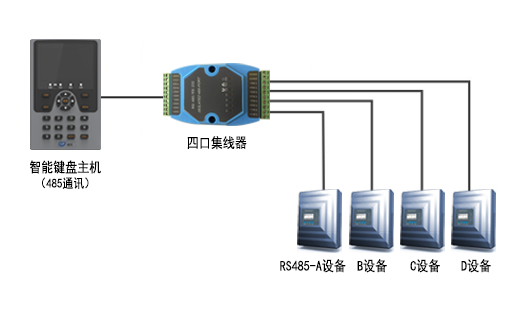

1、一路RS485至四路独立RS485驱动,相互隔离,高可靠性的RS48接口的应用
485四路集线器

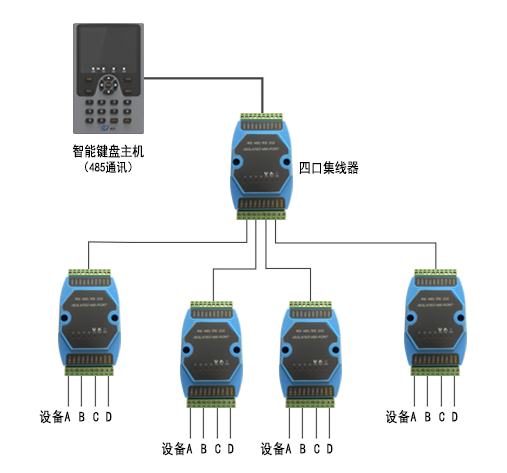

2、多个485集线器级联的使用(最多五层级联)

485四路集线器
